[네트워크] 패킷트레이서 예제

오늘은 Cisco networking academy 연습문제를 풀어볼건데요.

수업 중에 배운걸 복습할 겸 명령어와 같이 간단히 올려 볼께요.

패킷트레이서는 CCNA 자격증을 취득하시기 위한 분들이라면 많은 도움이 될 것 같고,

개인적으로 네트워크 관리서를 딸 때도 도움이 되었던 것 같네요.

---

패킷트레이서

교육과 실습, 그리고 단순 컴퓨터 네트워크 시뮬레이션을 위한 연구에 이용할 수 있는 시스코의 라우터 시뮬레이터이다. 이 도구는 시스코 시스템즈가 제작하였으며, 시스코 네트워킹 아카데미에 참여하고 있거나 참여한 적이 있는 강사와 학생들에게 무료로 배포·제공된다. 패킷 트레이서의 목적은 학생과 교사들이 네트워킹의 원칙을 학습하고 시스코 기술의 특정 능력을 계발하는 도구를 제공하는 것이다. (출처 : 위키백과)





네트워크에서 표현되는 것들인데 패킷트레이서에서 이렇게 표현됩니다.





시스코에서 무료로 지원하는데, 예제들과 개념 등이 나와있는 것 같아요.



내부에 이렇게 챕터로 나뉘어 있고 선택해서 풀어볼 수 있습니다.

돋보기 모양을 클릭하시면 문제와, 기본 토폴로지가 나옵니다.

문제를 보시면서 풀어보시면 되는데, 초보자 분들도 따라하실 수 있게 PPT파일로도 지원하고 있습니다.

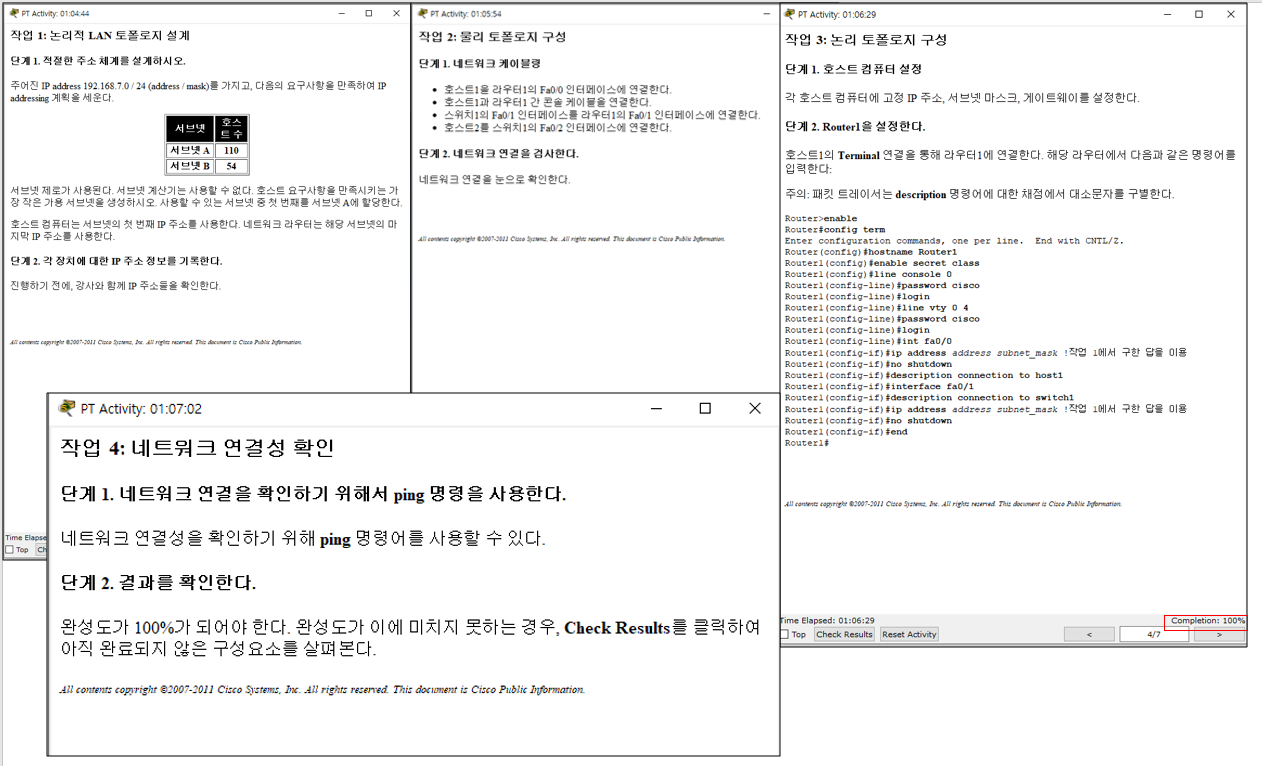

이렇게 문제가 주어지는데, 저는 보기 편하게 한번에 캡쳐를 한것이고, 한페이지씩 넘기시면서

오답률과 해야하는 단계를 알아가실 수 있어요.

기본 설정부터 마지막 100%될때까지 수정을 하며 풀어 갈 수 있으며, 힌트가 되는 코드가 있어서 확인하시면서

풀어보시면 될 것 같아요.





위 문제중 하단부에 이렇게 표시가 되는데,

네모박스로 쳐둔 부분이 현재 하고 있는 실습에 완성도를 나타내고

그 밑 check Results를 누르시면, 어느 부분에서 오류가 나서 완성도가 떨어졌는지

나타내주니, 혹시라도 완성을 하셨는데 100%가 안나오시면 체크해가면서 해보시면 됩니다.



이문제에서 첫번째  주소 체계를 설정하는 단계는 기본적으로 라우팅, 서브넷, 프리픽스 등 여러가지 개념을

알고 계셔야 이해가 가능한데요, 그 부분은 다음에 포스팅을 따로 하도록 하겠습니다.



일단 저는 아래와 같이 대강 설계해두고 시작하였습니다. (작업 1)





이부분도 나중에 따로 포스팅 하도록 할께요. 이렇게 일단 나눠준 후 실습을 해보았습니다.

작업 2)

일단 각 장비를 연결시켜 주었습니다. 다른 케이블을 이용하는 이유도 따로 설명을 해야할 것 같네요 ㅠㅠ

생각보다 알고가야 하는 기초 지식이 많은 것 같슴다!_!



각각의 PC (호스트 1,2)에서 IP설정을 해줄겁니다. 위에 설계했던 내용을 토대로 해주시면 되고,

static에서 ip, subnet mask, default gateway등 설정을 직접해주시면 되요.



(Pc를 클릭해주시면 창이 뜨는데 Desktop -> ipconfiguration을 들어가서 설정해 주시면됩니다.)



작업 3) 호스트 컴퓨터 설정

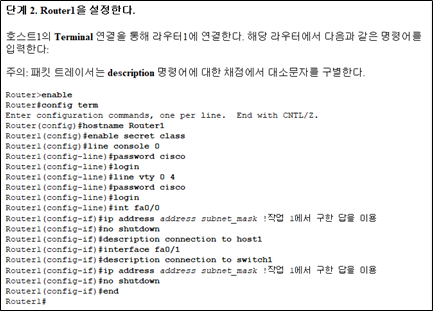

2) 라우터 설정

호스트 pc1 에서 터미널을 들어가셔서 문제 코드를 참고하시면서 풀어보세요. ip address에는 이어져있는 라우터, pc등 개요도를 이해하시고 그 ip와 서브넷 마스크를 입력해 주시면 됩니다.

기본적인 명령어는 알고 계실거라고 생각하고, 이 부분에 대한 설명도 포스팅 차차 해나갈께요



창에서 실습하면 아래와 같이 됩니다. (실습환경)





작업 4) ping테스트  (연결 확인)

command pormpt에 들어가셔서 ping을 입력해보시면  0%loss 즉 정상적으로 연결된 것이죠

이렇게 되면 실습 성공입니다.

(저는 아래의 100%로 중간중간 check를 하면서 오류가 있다면 수정했답니다.)

그럼 수고하셨습니다.
